安装

该系列 KG929 是暗装型温控器，需嵌入墙体 86 盒内。

1、用一字螺丝刀撬动底壳下面的两个卡扣，将面壳和底壳分开。

2、按照温控器底壳上的接线示意图连接温控器与电源和负载之间的引线。

3、使用 2 个 4*25 自攻钉将温控器底壳固定在墙体的 86 盒上。

4、将面壳扣在底壳上，稍用力按压，直到将面壳和底壳卡住。

该系列 KG928 是明装型温控器，可直接安装与墙体表面。

1、依照温控器挂墙板上的孔距，在墙体上钻孔，塞入涨塞。

2、将温控器的挂墙板用 2 个 4*25 自攻钉固定在墙体。

3、按照温控器底壳上的接线示意图连接温控器与电源和负载之间的引线。

4、将温控器至于挂墙板上方，紧贴前面，稍用力向下按压，直到将温控器卡在挂墙板上。

按键操作

1、开关机：按{开关机}键，可开启和关闭温控器。

2、调整时间：按住{设置}键 2 秒，温控器进入时间调整界面；星期闪烁，按{升温}和{降温} 键调整星期；再按{设置}键，时间的小时位闪烁，按{升温}和{降温}键调整小时；再按{设 置}键，时间的分钟位闪烁，按{升温}和{降温}键调整分钟；再按{设置}键，循环调整星期。 按{开关机}键，确认退出调整（无操作 20 秒后，自动确认退出）。

3、调整模式：按{模式}键，进入模式调整状态，按{模式}键，温控器在“恒温”、“日计划”、 “周计划”、“防冻”四种模式之间切换。

4、查询外探头温度：在开机状态下，同时按住{升温}和{降温}键，测量温度栏将闪烁显示 外探头温度，松开{升温}和{降温}键后恢复正常工作状态。

5、按键锁定：在开机状态下，按住{开关机}键 5 秒钟，屏幕上将显示“锁定”图标，即按 键锁定。此时只能进行开关机和查询外探头温度的操作，无法进行其它设置。在按键锁定状 态下，再次按住{开关机}键 5 秒钟即可解除锁定，屏幕上的“锁定”图标消失。

温度设定和时段编程

1、恒温模式：用户自由设定一个温度，温控器始终按照这个温度运行。恒温模式下，按{升 温}和{降温键调整设定温度。

2、日计划模式：用户将一天的时间分段（最多为 8 个时间段），每个时间段可以分别设定温 度，温控器始终按照这一天的设置工作。日计划模式下，按{设置}键，进入日计划设定状态， 这时温控器时间栏显示 00:00，室内温度个位显示 1 时段，按{升温}和{降温}键设定第一时 间段的温度。再按{设置}键，屏幕时间栏闪烁，室内温度个位显示 2 时段，按{升温}和{降 温}键设定第二时段的开始时间（即第一时段的结束时间），再次按{设置}键，屏幕温度栏闪 烁，按{升温}和{降温}键设定第二时段的温度。用户可以按照上述方法依次调整其它时段（下 调到设定温度栏显示“OF”表示该时段不加热）。

3、周计划模式：用户将一周分为 7 天，每天时间分段（最多为 8 个时间段），每个时间段可 以分别设定温度，温控器始终按照这一周的工作方式工作。周计划模式下，按{设置}键，星 期栏闪烁，按{升温}和{降温}键选择星期（此时按{模式}键可多选），再按{设置}键，这时 温控器时间显示 00:00，按{升温}和{降温}键设定第一时间段的温度。设置后，再次按{设 置}键，屏幕时间栏闪烁，用户可以通过{升温}和{降温}键设定第二时段的开始时间（即第一时段的结束时间），再按{设置}键，屏幕温度栏闪烁，按{升温}和{降温}键设定第二时段 的温度。用户可以按照上述方法依次调整这一天的时间段和温度。当这一天 24 小时设置完 成后，按{设置}键，温控器再次显示星期，用户可以选择其它星期，按{设置}键继续设定下 一天的时间段和温度。

4、防冻模式：低温运行模式，当用户外出休假时，可调整至防冻模式。防冻模式只允许使 用，不允许调整（如需调整请与经销商联系），防冻模式出厂时默认设定温度为 5ºC。

WIFI 联网方法及步骤

一.下载手机 APP

1. 对应手机系统扫描相应二维码，进入 APP 下载界面

2.点击下载安装进入下一页面，点击右上角，选择“在浏览器中打开”

2. 首次使用温控宝需手机短信验证,验证通过后，APP 安装成功

二．正确安装温控器后，上电，温控器关机状态下长按{设置}键，3 秒后屏幕亮起右上角 WIFI 图标闪烁，此时松开{设置}键，进入 APP 配网状态。

三. 打开已成功安装的温控宝 APP 进行配网，及相关操作 1.点击右上角“+”进入下一页面，选择“模式二配置新设备”

   确认网络名称，输入正确密码     耐心等待，网速决定加载快慢

        点击“确定”返回设备列表             成功添加新设备

2.修改设备名称

      长按图标进入修改页面                      点击“修改名称”

3. 温度设定

点击设定温度数字，进入设定页面 上下滑动选择要设定的温度值

4. 温控传感器模式选择

5. 控制模式选择

6. 设备高级配置页面

6.1 日计划配置

      点击右上角进入配置页面              选择进入各配置页面

默认三时段，点击右上角“+”最高可添加至 8 段，时间由小到大顺序，点击时间/温度可 进行设置

添加时段，上下滑动选择时间，温度 长按时段，可删除不需要的时段

6.2 周计划配置

点击“周计划配置”用户可分别设置周一至周日每天不同时段的时间和温度，温控器始终按 照这一周的的设置运行。

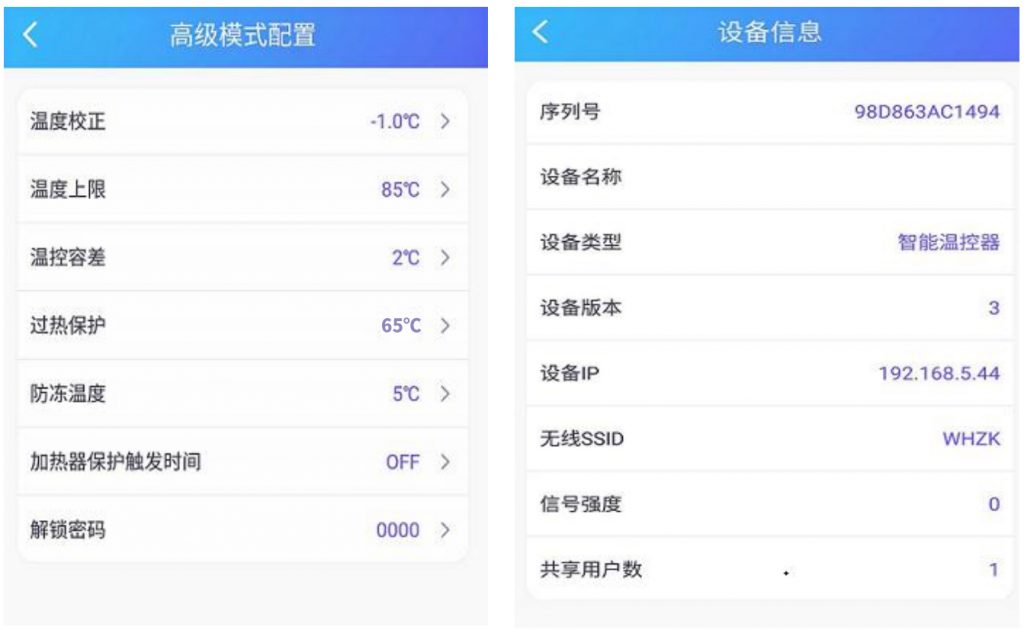

6.3 高级模式配置及设备信息

高级模式建议在售后技术指导下修改设定    显示设备的信息

故障类型及初步诊断

产品图片
