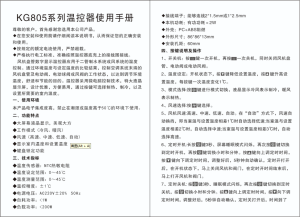

◆在您安装和使用前请仔细阅读本说明书，从而保证您的正确安装和使用。

◆按规定的额定电流使用，严禁超载。

◆严格执行电工标准、准确按照温控器底壳上的接线图接线。

风机盘管数字显示温控器应用于二管制水系统或风系统的温度控制。通过环境温度与设定温度的比较结果，控制空调系统末端得风机盘管及电动阀、电动球阀或风阀的工作状态，以达到调节环境温度，舒适和节能的目的。温控器采用微电脑控制技术，特大液晶显示屏，设计优雅，方便易用，通过按键可选择制热、制冷、通风模式，以及设置所需要的室内温度。

一、使用环境

1、本产品电子集成度高，禁止在潮湿或温度高于50℃的环境下使用。

二、功能特点

◆大屏幕液晶显示，美观大方

◆工作模式（冷风、暖风）

◆风速（高速、中速、低速、自动）

◆显示室内温度和设置温度

◆键盘锁定功能

三、技术指标

◆温度传感器：NTC热敏电阻

◆温度设定范围：0～45℃

◆温度测量范围：0～45℃

◆温控精度：±1℃

◆电源电压：AC220V±20%  50Hz

◆自耗功率：<1W

◆负载功率：<200W

◆接线端子：能够连线2*1.5mm或1*2.5mm

◆本机功耗：有功功耗＜2W

◆外壳：PC+ABS阻燃

◆外形尺寸：86*86*13mm

◆安装孔距：60mm

四、按键说明及操作

1、开关机：按    键一次开机，再按    键一次关机，同时关闭风机盘管、电动阀或电动风阀。

2、温度设定：开机状态下，按    键降低设置温度，按    键升高设置温度，每按键一次温度变化1℃。

3、模式选择:按    键进行模式切换，液晶显示冷风表示制冷，暖风表示制热。

4、风速选择:按    键选择。

5、风机风速:高速、中速、低速、自动。在“自动”方式下，风速自动换挡，即当室温与设置温度相差1℃时自动选择低速;当室温与设置温度相差2℃℃时，自动选择中速;当室温与设置温度相差3℃时，自动选择高速。

6、定时开机:按   键，按   键切换小时和分钟。按   键向上调定时时间，按   键向下调定时时间，调整好后，5秒钟自动确认，定时开打开后，在开机状态下，马上关闭风机和阀门，在定时开时间结束后，马上打开风机和阀门。

7、定时关机: 按   键，按   键切换到定时关机，再按   键切换小时和分钟。按   向上调定时时间，按   键向下调定时时间，调整好后，5秒钟自动确认，定时关打开后，时间到了就关机，同时关闭风机和阀门定时开关机，都是按多少分钟或小时后开机或关机。

8、按键锁定:同时按   和   键5秒钟进入锁定状态，此时室内温度显示CL和温度玄幻显示，再同时按   和   键5秒钟解除锁定状态。

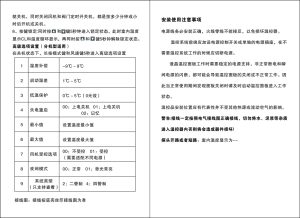

高级选项设置（分机型适用）

在关机状态下，长按模式键和风速键5秒进入高级选项设置

接线图：接线按底壳丝印接线图为准

安装使用注意事项

电源线务必安装正确，火线零线不能接反，以免损坏温控器。

温控系统前端应加设电源控制开关或单独的电源插座，在不需要温控系统工作的时候应切断电源。

液晶温控面板工作时需要稳定的电源支持，非正常断电和瞬间电源的闪断，都可能会导致温控面板的关闭或不正常工作。因此当正常供暖期间发现面板关闭时请及时启动温控面板进入工作状态。

温控品安装位置应有代表性并不受其他热源或流动空气的影响。

警告:接线一定按照电气接线图正确接线，切勿将水、泥浆等杂质进入温控器内否则将会造成器件损坏!

探头开路或者短路：室内温度显示为–

◆在您安装和使用前请仔细阅读本说明书，从而保证您的正确安装和使用。

◆按规定的额定电流使用，严禁超载。

◆严格执行电工标准、准确按照温控器底壳上的接线图接线。

风机盘管数字显示温控器应用于二管制水系统或风系统的温度控制。通过环境温度与设定温度的比较结果，控制空调系统末端的风机盘管及电动阀、电动球阀或风阀的工作状态，以达到调节环境温度，舒适和节能的目的。温控器采用微电脑控制技术，特大液晶显示屏，设计优雅，方便易用，通过按键可选择制热、制冷、通风模式，以及设置所需要的室内温度。

一、使用环境

本产品电子集成度高，禁止在潮湿或温度高于50℃的环境下使用。

二、功能特点

◆大屏幕液晶显示，美观大方

◆工作模式（冷风、暖风）

◆风速（高速、中速、低速、自动）

◆显示室内温度和设置温度

◆键盘锁定功能

三、技术指标

◆温度传感器：NTC热敏电阻

◆温度设定范围：0～45℃

◆温度测量范围：0～45℃

◆温控精度：±1℃

◆电源电压：AC220V±20%  50Hz

◆自耗功率：<1W

◆负载功率：<200W

◆接线端子：能够连线2*1.5mm或1*2.5mm

◆本机功耗：有功功耗＜2W

◆外壳：PC+ABS阻燃

◆外形尺寸：86*86*13mm

◆安装孔距：60mm

◆安装孔距：60mm

四、按键说明及操作

1、开关机：按键    一次开机，再按    一次关机，同时关闭风机盘管、电动阀或电动风阀。

2、温度设定：开机状态下，按   键降低设置温度，按   键升高设置温度，每按键一次温度变化1℃。

3、模式选择:按    键进行模式切换，液晶显示冷风表示制冷，暖风表示制热。

4、风速选择:按    键选择。

5、风机风速:高速、中速、低速、自动。在“自动”方式下，风速自动换挡，即当室温与设置温度相差1℃时自动选择低速;当室温与设置温度相差2℃时，自动选择中速;当室温与设置温度相差3℃时，自动选择高速。

6、定时开机:长按    键3秒、屏幕睡眠模式闪烁，再次按    键切换到定时开机，再按        键切换小时和分钟。按   键向上调定时时间，按   键向下调定时时间，调整好后，5秒钟自动确认，定时开打开后，在开机状态下，马上关闭风机和阀门，在定时开时间结束后，马上打开风机和阀门。

7、定时关机: 按    键3秒、睡眠模式闪烁，再次按    键切换到定时关机，按    切换小时和分钟。按    键向上调定时时间，按    向下调定时时间，调整好后，5秒钟自动确认，定时关打开后，时间到了就关机，同时关闭风机和阀门定时开关机，都是按多少分钟或小时后开机或关机。

8、按键锁定:同时按    和    键5秒钟进入锁定状态，此时室内温度显示CL和温度循环显示，再同时按    和    键5秒钟解除锁定状态。

高级选项设置（分机型适用）

在关机状态下，长按模式键和风速键5秒进入高级选项设置

接线图：接线按底壳丝印接线图为准

安装使用注意事项

电源线务必安装正确，火线零线不能接反，以免损坏温控器。

温控系统前端应加设电源控制开关或单独的电源插座，在不需要温控系统工作的时候应切断电源。

液晶温控面板工作时需要稳定的电源支持，非正常断电和瞬间电源的闪断，都可能会导致温控面板的关闭或不正常工作。因此当正常使用期间发现面板关闭时请及时启动温控面板进入工作状态。

温控品安装位置应有代表性并不受其他热源或流动空气的影响。

警告:接线一定按照电气接线图正确接线，切勿将水、泥浆等杂质进入温控器内否则将会造成器件损坏!

探头开路或者短路：室内温度显示为–
