第一章 使用须知
1.1 使用环境
尊敬的客户，首先感谢您选用本公司生产的Q9系列电采暖温控器，安装和使用前希望您仔细阅读本说明，这将有助于您充分了解本产品的功能，从而保证您的正确安装和使用。
- 本产品电子集成度较高,请不要在过分潮湿的环境下使用。
- 由于本产品采用上下散热孔,因此请在装饰墙面时对上部散热孔采取一定的保护措施,以防止进水后电子器件短路,造成机器损坏。
- 如安装过热保护传感器，请将其穿入穿线管中，放置于需要测温的地方，切勿将其线及探头直接接触水泥砂浆。
- 本温控器适用于家庭取暖控制，在未经授权的环境下使用，导致机器损坏及造成的损失，本公司概不负责。

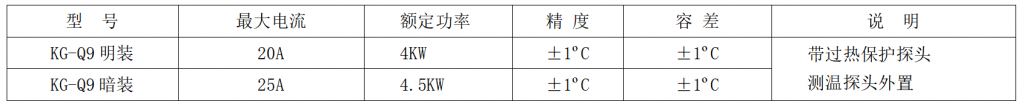

1.2 Q9系列温控器分以下型号：
1.3 主要技术参数指标：
- 测温范围：5~85℃
- 测温精度：±1℃
- 温度上限：85℃
- 额定电流： 20A/25A
- 温度校正值：±9℃（在对温度进行校准时,上、下可调整的范围）s
- 电源电压: 220V±20% 50HZ
- 过热保护温度: 出厂设置为65℃(可调)
第二章 键盘操作及相关功能介绍

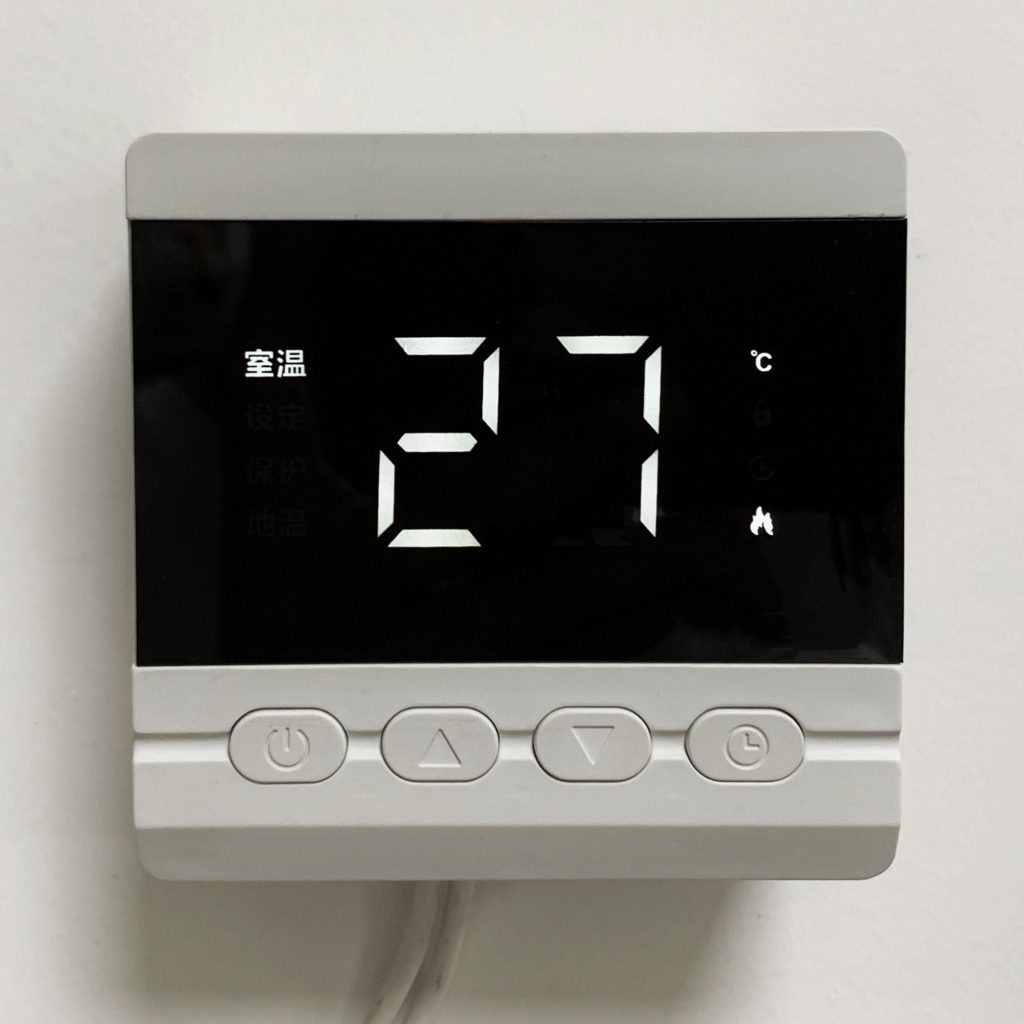

1.接通电源后,按【开关】键可开启或关闭温控器。
2.开机状态下长按【开关】键5秒，屏幕右侧“锁定指示灯亮”，温控器进入锁定状态，可以开关机，但不能调整温度;
再次长按【开关】键5秒，可解除锁定状态。
3.在开机状态下，按【升温】键或【降温】键,屏幕闪烁，“设定指示灯亮”调整预置温度的数值，无操作3秒后或 按开关键保存退出设置页面，从而实现对温度的设定。
- 定时开关机功能：开机状态下按【定时】键，屏幕闪烁，“定时指示灯亮”按【升温】键或【降温】键调整关机数值；例如：选择
数值是5,表示温控器5小时后自动关机。
关机状态下按【定时】键，屏幕闪烁，“定时指示灯亮”按【升温】键或【降温】键调整开机数值；例如：选择 数值是5,表示温控器5小时后自动 开机。
当温控器处于定时状态时，按【开关】键，可解除定时。
5.开机状态下同时按住【升温】键，【降温】键，可查看地热温度，松开按键恢复正常显示状态。
第三章 安装及接线方法

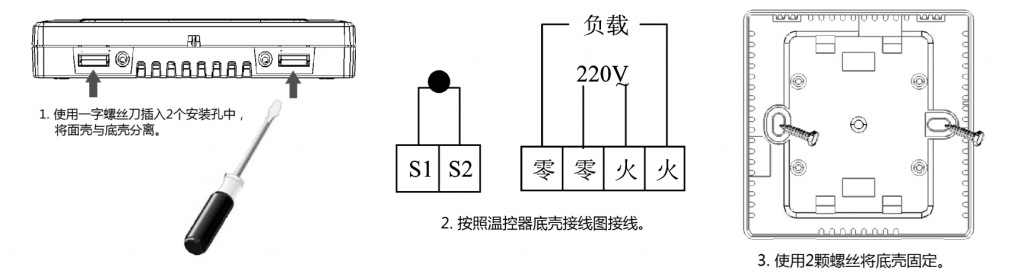

①Q9温控器安装说明
1.依照温控器挂墙板上的孔距，在墙体上钻孔，塞入涨塞。
2.将温控器的挂墙板用2个4*25自攻钉固定在墙体。
3.按照温控器底壳上的接线示意图连接温控器与电源和负载之间的引线。
4.将温控器至于挂墙板上方，紧贴前面，稍用力向下按压，直到将温控器卡在挂墙板上。

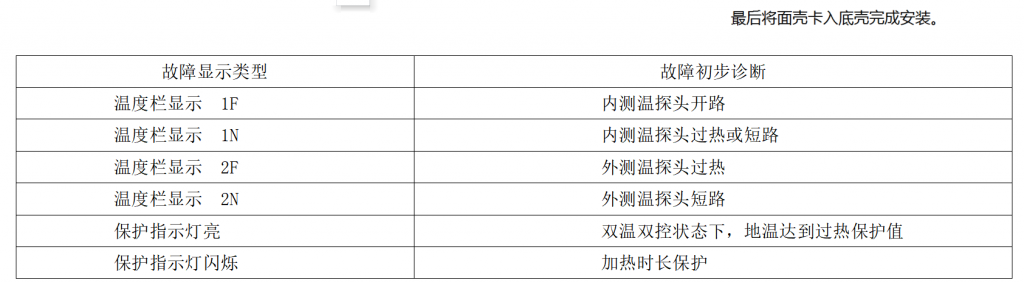

第四章 故障初步诊断
注意：温控器地温、室温、双温双控后台操作：温控器在关机的状态下，同时按住【升温】键、【关机】键5秒钟以上，屏幕出现数字“2”，代表测室温（接外置探头线是双温双控）；可以按【降温】键调成1，代表单测地温；数字3为备用功能；调好对应的数字功能之后，长按【开关】键3秒钟保存，再开机即可。
