产品介绍
1、产品简介
脉宽调制温控器是一款电子明装LED显示屏温控器，产品外形美观时尚，安全稳定，安装简单操作方便。通过按键上下随意调节档位，从而达到调节加热负载温度的目的。该系列产品主要用于电热板、榻榻米等温度控制。
2、工作原理及两种工作模式
温控器具有1-60档位（时问/温度）控制，包括两种工作模式，时间工作模式和温度工作模式。在每种模式 下，温控器开机后，数码管显示当前调频档位，加热指示灯亮起，温控器将以全功率模式控制电热板加热三分钟，三分钟后温控器将以设置档位来控制电热板加热，在温控器工作的过程中，加热输出时加热指示灯点亮，停止加热或关机时加热指示灯熄灭。
时间工作模式：控制加热和停止时间，档位值越小，代表在一个周期内加热的时问越短，电热板发热的功率越小，温度就越低。温度工作模式（带探头线）：根据设定温度，来控制电热板温度。如当前温度小于设定目标温度时将以全功率加热，当前温度达到设定目标温度时将停止加热。
3、定时关机功能
开机状态按住开关机键两秒进入定时关机设置模式，通过按键上下调节定时关机时间，调节范围1-12小时，0表示定时功能取消，当定时关机功能开启时定时指示点亮，温控器运行达到设定时间后自动关机。
4、遥控功能
通过遥控器可以实现开关机、加热档位或温度调节，调节方法与面板操作相同。
二、操作说明
三、技术参数
输入电压：
AC220V ‡ 10%
(请勿在电压不稳时使用）
档位设置范围：
时间型1-60档
温度型1-60度
工作功率：
1300W X2组
四、注意事项
①在长期不进行使用或家中无人时请切断电源插头线，以免长期加热造成危险。
②发热体表面严禁高温长时间覆盖或无人状态下覆盖，避免长期蓄热造成安全隐患。
③温控器无法在电压不稳或电磁千扰强的环境使用。
④如遇温控器持续高温加热请联系您的安装人员进行调换。
五、电热板连接示意图
1、电热板连接线：
红色一火线，蓝色一零线，黄色一公用线，黄绿线一地线
2、先将温控器与电热板连接，相同颜色的线相连接，连接前必须将多芯电源线拇顺控实，每组线缠绕不少于6圈，并用电工绝缘胶带紧密包裹，保证铜线不能外露。
3、双控温控器需要将两块电热板并联.因此需要将连接温控器方向的电热板的公用线（黄线）与另一张电热板的火线（红线）相连。两张电热板的零线与零线（蓝线）相连，地线与地线（黄绿线）相连，温控器方向的火钱（红线）与另一张电热板的公用线（黄线）不需要连接，单独用电工绝缘胶带缠好。

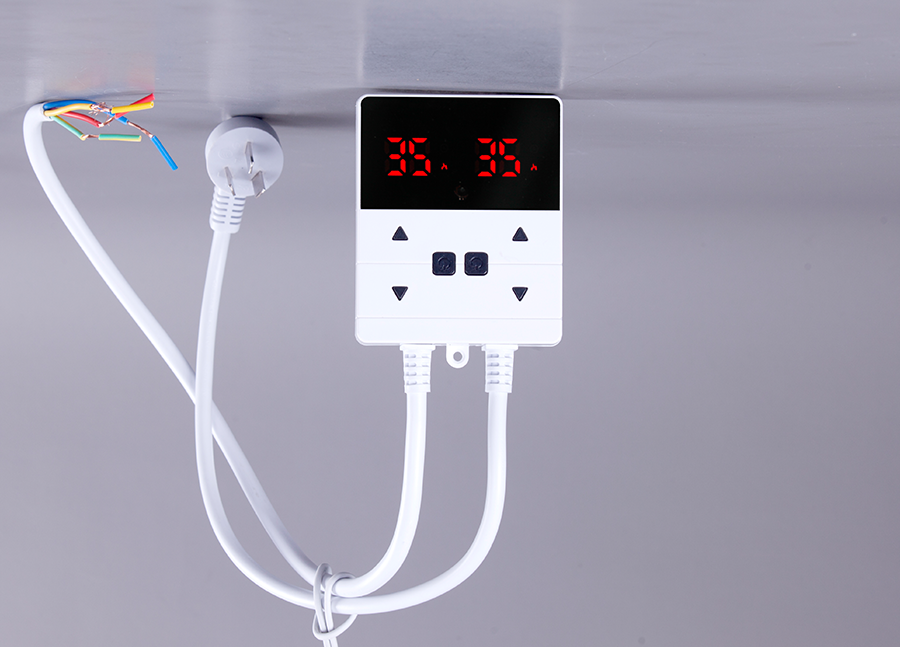

产品图片
